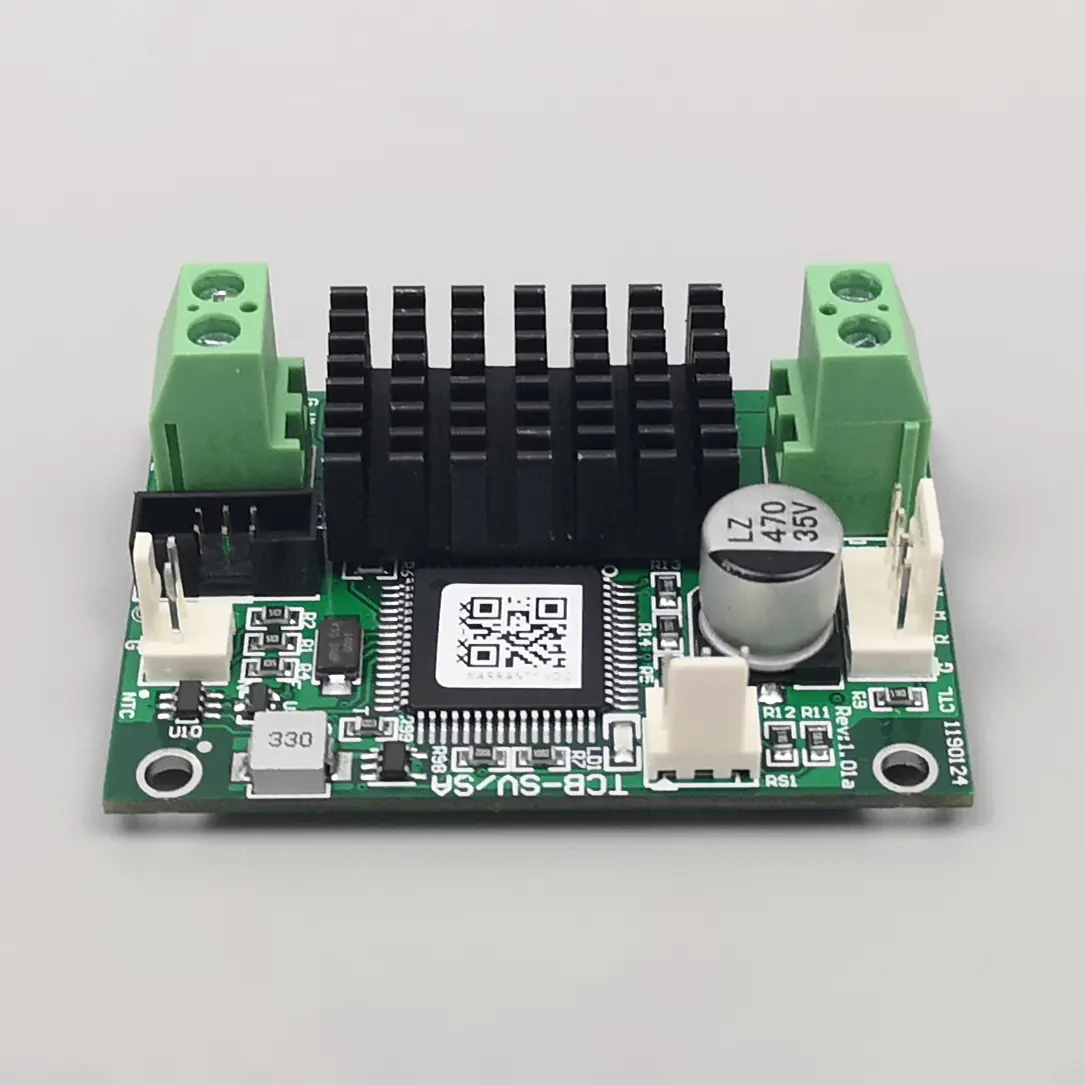

IngTCB-SV Suhu Controller kanggo Micro TECswis muncul minangka game-changer ing manajemen termal hyperlocal. Dirancang kanggo cooler termoelektrik ultra-kompak (TEC), pengontrol iki nyedhiyakake setir saiki kanthi resolusi dhuwur lan stabilitas sub-millikelvin. Ing nyilem jero iki, kita nliti arsitektur, pro / kontra, panggunaan ing donya nyata, lan njawab pitakonan teknik sing kerep. Fuzhou X-Meritan Technology Co., Ltd. nggabungake pengontrol iki menyang sistem fotonik lan biomedis generasi sabanjure. Apa sampeyan nggarap LiDAR utawa amplifikasi DNA, TCB‑SV nawakake campuran ukuran lan akurasi.
🔬 Apa sing nemtokake TCB-SV Temperature Controller kanggo Micro TECs?
Kepiye arsitektur kontrol ngluwihi PID tujuan umum?
TCB-SV ora PID umum; iku makaryakke daur ulang feed-maju adaptif plus output linearized kanggo kathah mikro-ohm. Langsung ngatasi resistensi parasit sing ana ing unsur Peltier miniatur. Fuzhou X-Meritan Technology Co., Ltd. wis nguji karo TEC film tipis (nganti 2x2 mm) lan diamati <0,002°C riak. Output bipolar ngilangake pita mati, dadi becik kanggo siklus kriogenik utawa pemanasan cedhak lingkungan. Kajaba iku, ingTCB-SV Suhu Controller kanggo Micro TECskalebu I2C lan antarmuka analog, supaya nests nang instrument kompak seamlessly.
⚙️ Kapabilitas utama: carane TCB-SV nambah kinerja micro TEC
Apa angka stabilitas sing bisa diarepake para insinyur karo TEC mikro?
Ing kolaborasi karo awal adopters,Fuzhou X-Meritan Technology Co., Ltd.nyathet drift jangka panjang ing ngisor ± 0,005 ° C sajrone 24 jam nggunakake TEC mikro 0,8 A. Kontroler nggunakake 24-bit ADC sensing lan filter PWM-smoothing cepet. Malah kanthi beban termal cilik 0,2 J / K, ora ana osilasi. Tabel ing ngisor iki mbandhingake TCB-SV karo pengontrol suhu konvensional:
| Parameter |
TCB-SV (Micro TEC optimized) |
Kontrol benchtop standar |
| Min. resolusi saiki TEC |
0,5 mA |
5–10 mA (khas) |
| Stabilitas suhu (rentang 10mK) |
± 0,002°C |
± 0,05°C |
| Faktor wangun |
Modul 30 x 30 mm |
½‑rak 4U |
| Output bipolar / linear |
Ya, tanpa salib tanpa wates |
Asring unipolar utawa relay |
📊 Pengontrol Suhu TCB-SV: kaluwihan & watesan
Napa milih - lan ing ngendi sampeyan kudu ngati-ati?
| ✅ Titik kuwat |
⚠️ Tukar Tambah |
- Résolusi saiki ultra-fine (cocog kanggo µTEC)
- Noise banget: < 1 µV ing sensor
- PID adaptif kanthi respon mikrodetik
- Déwan SMD kompak, gampang dipasang
- Pasokan Wide 5-28 V, efisiensi dhuwur
|
- Output maksimal 2 A (ora kanggo TEC gedhe)
- Mbutuhake firmware tuning kanggo TECs endah
- Ora ana tampilan grafis sing dibangun (mung remot)
- Sensitif kanggo tata letak kapasitansi input
- Biaya sing luwih dhuwur tinimbang pengontrol on-off dhasar
|
Sanajan investasi awal sing luwih dhuwur,Fuzhou X-Meritan Technology Co., Ltd.nandheske yen total biaya kepemilikan mudhun amarga irit energi lan suda pengulangan termal ing keselarasan fotonik.
🔄 Bersepeda termal dinamis kanthi mikro TEC
Bisa TCB-SV nangani cepet gantian dadi panas / cooling tanpa overshoot?
Ya - salah siji fitur terobosan sakaTCB-SV Suhu Controller kanggo Micro TECsiku sawijining "kacepetan termal feed-maju". Ing stabilisasi dawa gelombang PCR utawa laser, sampeyan kerep kudu ngalih ing antarane pemanasan lan pendinginan kanthi cepet. TCB-SV antisipasi pembalikan Peltier lan menehi ganti rugi kanggo EMF mburi. Fuzhou X-Meritan Technology Co., Ltd. nuduhake tingkat slew 5°C/s ing TEC 3x3 mm kanthi overshoot <3%. Iki nggawe sampurna kanggo kemasan laser kaskade kuantum lan siklus termal mikro-fluida.
🏭 Panorama aplikasi: ing ngendi TCB‑SV ndadekake prabédan
Bidang mutakhir endi sing paling entuk manfaat?
-
Transceiver optik- Stabilisasi suhu laser DWDM (mikro TEC ing paket kupu-kupu).
-
Diagnosa medis- Kripik amplifikasi isotermal (LAMP) mbutuhake presisi ± 0,1 ° C.
-
Angkasa / angkasa- Detektor IR miniatur sing adhem kanthi anggaran tenaga sing sithik.
-
Instrumentasi laboratorium- Microcalorimetry, ing ngendi massa termal kurang penting.
Fuzhou X-Meritan Technology Co., Ltd. nyuplai TCB‑SV kanggo riset laboratorium sing ngembangake sensor kuantum, amarga profil EMCne resik banget.
❓ Pitakonan sing sering ditakoni (TCB‑SV & mikro TEC)
Apa TCB-SV bisa nganggo arus TEC sub-milliamp?
Pancen. Tahap output TCB-SV linear nganti 0,2 mA, amarga DAC 16-bit lan driver op-amp sing presisi. Akeh TEC mikro, utamane kanggo pendinginan sensor, mbutuhake arus ing ngisor 10 mA. Kontroler njaga linearitas sanajan ing tingkat sing kurang, ngindhari "distorsi silang" sing katon ing desain jembatan H. Fuzhou X‑Meritan Technology Co., Ltd. nyedhiyakake cathetan aplikasi kanggo kalibrasi resistor rasa kanggo nggedhekake akurasi ing ngisor 1 mA.
Apa jenis antarmuka sensor suhu sing kompatibel?
TCB-SV asli ndhukung PT100/1000 RTD, termistor NTC (kanthi tabel linearisasi), lan malah sensor solid-state kaya AD590 utawa LM335 liwat ngarep-mburi analog sing bisa dikonfigurasi. Iki kalebu ADC delta-sigma 24 bit kanthi arus eksitasi sing bisa diprogram. Kanggo aplikasi TEC mikro, disaranake nggunakake termistor chip NTC cilik (ukuran 0201) kanggo nyuda lag termal. Fuzhou X‑Meritan Technology Co., Ltd. bisa nyedhiyakake kurva termistor sing wis cocog kanggo nyepetake integrasi.
Bisa Daisy-chain sawetara TCB-SV controller kanggo multi-zona kontrol mikro TEC?
Ya, TCB‑SV kalebu antarmuka I²C/SMBus kanthi alamat sing bisa dikonfigurasi. Sampeyan bisa ngoperasikake nganti 16 piranti ing bus siji, dadi gampang kanggo mbangun sistem multi-saluran kanggo kisi-kisi pandu gelombang utawa thermocyclers microplate. Tuan rumah bisa maca telemetri suhu lan nulis setpoints kanthi individu. Fuzhou X‑Meritan Technology Co., Ltd. nawakake perpustakaan Python lan GUI kanggo prototipe cepet.
Apa firmware TCB‑SV bisa dianyari kanggo materi TEC ing mangsa ngarep?
temtunipun. Nduwe bootloader in-application programming (IAP) liwat UART/I²C. Nalika TEC film tipis anyar kanthi impedansi sing beda utawa koefisien Seebeck katon, sampeyan bisa nganyari tabel PID lan linearisasi. Fuzhou X‑Meritan Technology Co., Ltd. ajeg ngeculake patch perangkat kukuh sing nambah jadwal gain adaptif kanggo TEC mikro novel. Iki masa depan-bukti investasi sampeyan.
Proteksi apa sing kalebu TCB-SV kanggo TEC mikro sing alus?
Iki nduweni fitur mbatesi arus sing bisa diprogram, mati termal, lan wiwitan alus sing nyegah arus inrush. Kontroler terus-terusan ngawasi voltase TEC lan bisa ndeteksi kahanan sirkuit mbukak utawa sirkuit cendhak ing sangisore 100 µs, banjur mateni output. Tingkat perlindungan iki penting kanggo TEC mikro sing larang sing dipasang ing hardware medis utawa aerospace.
📚 Referensi & sumber teknis
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – ringkasan produk TCB‑SV & kertas putih (2025)
- 🔗 Transaksi IEEE ing Komponen, Pengemasan lan Teknologi Manufaktur: "Pengontrol Micro TEC kanggo optik sing dikemas bareng" (Vol. 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Jurnal Analisis Termal: "Kontrol sub‑millikelvin nganggo piranti Peltier miniatur" (2023) - https://link.springer.com/article/... (jangkar)
- 🔗 Cathetan aplikasi AN‑102:Nyopir TEC mikro tanpa osilasidening Fuzhou X‑Meritan Technology Co., Ltd. (kasedhiya ing panyuwunan)
IngTCB-SV Suhu Controller kanggo Micro TECssiap kanggo evaluasi sampeyan.Fuzhou X‑Meritan Technology Co., Ltd. nyedhiyakake review desain gratis, unit sampel, lan konsultasi teknis. Hubungi kitasaiki.
